Electronic Components for Beginners

The electronic components below are used in the introduction to electronics and twenty tutorials for beginners. These pages show what the components look like, what the schematic symbols for the components look like and explains their basic functionality.

Electronic Components

Source: startingelectronics.com

See on Scoop.ittecno4

Anuncios

Puerta de Garaje controlada por relés

See on Scoop.ittecno4

Como se puede ver en las fotos adjuntas se presentan tres modelos de puertas diferentes, una puerta plegable, otra corredera y la otra seccional. En este caso los tres modelos están controlados por un circuito usando relés, son necesarios dos pulsadores (apertura y cierre) y dos fnales de carrera. En otro artículo explicaré como controlar las puertas usando una tarjeta controladora Enconor, usando Picaxe o bien con Arduino.

See on www.tecnosalva.com

Electronics Assistant: ayuda para el novato en electrónica

See on Scoop.ittecno4

Electronics Assistant, un freeware desarrollado por Simon Carter. Dentro del programa podrás encontrar funciones para calcular los parámetros de diferentes componentes. Podrás determinar resistencias por su color (con soporte para resistencias de 4 y 5 bandas), obtener valores de resistencias en serie y paralelo, calcular resistencias para LEDs, convertir unidades de capacitancia, obtener valores de condensadores en serie y paralelo, y la lista sigue. Otros puntos a destacar son el calculador de frecuencias, y el calculador para el integrado 555.

Fichero/s:  Electronics Assistant [Descarga programa]

See on www.tecnosalva.com

@DomoElectra. Un técnico con superpoderes2.0

See on Scoop.ittecno4

Los videotutoriales de Manuel son una herramienta única para nuestras clases de FP en la familia de electricidad y electrónica.  Nos enseñan instalaciones y procedimientos reales en los que Manuel con un toque muy didáctico y profesional explica al detalle las tareas que debe conocer un instalador electricista y de telecomunicaciones.

See on www.redfp.org

Relé y Arduino

See on Scoop.ittecno4

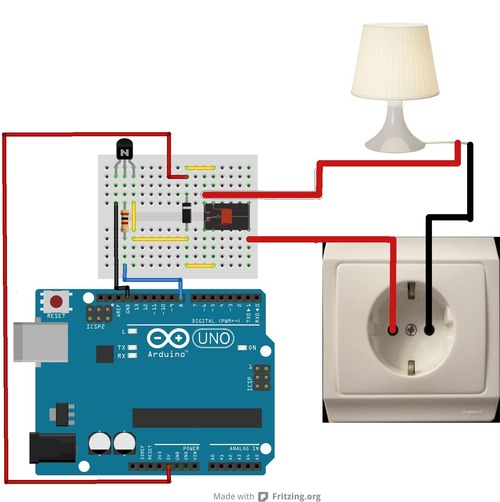

Cómo podemos ver, además de la lampara, el relé y Arduino necesitamos un transistor y un diodo,veamos para que sirve cada uno de ellos:

La tensión que puede entregar arduino por sus patillas es muy limitada, para asegurarnos de que el circuito funcionará correctamente y Arduino no sufrirá daños usaremos un transistor. Este elevará la tensión de la señal que entrega Arduino y con ella se activará el Relé.

El diodo, por su parte, evita que Arduino pueda sufrir daños en los picos que puedan producirse cuando se activa o desactiva la bobina del relé.

Por lo demás el funcionamiento es muy simple, cuando la patilla a la que esta conectado el circuito del Relé esta en HIGH, el relé se activa, cerrando el circuito que alimenta la lampara, y por lo tanto ésta se enciende.

El código para hacer esto es muy simple:

  1. <!–Código–>
  2. int miRele = 8;
  3. void setup(){
  4.     pinMode(miRele,OUTPUT);
  5. }
  6. void loop(){
  7.     //Encendemos la lampara mandando una señal HIGH al relé
  8.     digitalWrite(miRele,HIGH);
  9.     //La mantenemos encendida durante 4seg
  10.     delay(4000);
  11.     //Desactivamos el relé y veremos cómo la lampara también se apaga.
  12.     digitalWrite(miRele,LOW);
  13.     //La dejamos 4segundos apagada
  14.     delay(4000);
  15. }

Este es un montaje muy simple, pero usar relés abre multitud de posibilidades. Podemos utilizarlos en dómotica, o controlar elementos de nuestro día a día con un mando a distancia, por ejemplo.

See on www.trastejant.es
